      MONTAGEM COMPLETA DA MOBY
E PROJETO DE CARENAGEM PARA MOBY



                                     MONTAGEM




                O QUADRO ORIGINAL COMO ERA ANTES






O ANTIGO DONO SOLDOU AS BUCHAS NAS ORELHAS E COM O PASSAR DO TEMPO A ORELHA QUEBROU !!



    QUADRO RESTAURADO - PINTADO E REFEITO AS
                                      2 ORELHAS !!

      BACANA NÃO OBRA PRIMA !!! HORA DE MONTAR !!!
                                   VAMO NESSA AI !!!


                                AMORTECEDORES !!!

             4 PARAFUSOS 4 PORCAS E 4 ARRUELAS !!!

MOBY JÁ COM OS AMORTECEDORES HORA DA RODA !!


                              RODAS !!!

 EXISTEM 2 TIPOS DE RODAS !!! 1ª IMAGEM AS DE
LIGA LEVE !!! 3ª IMAGEM E AS RAIADAS !!!
TANTO AS RODAS DE LIGA LEVE E AS RAIADAS SÃO ARO 17 !!! NA 2ª IMAGEM TEMOS RODA DE AGRALE, ALÉM DE NÃO TER MAIS MERCADO PARA ROLAMENTO E ATÉ PNEU SEU ARO É 16 !!!

COROA !!!

FORA A RODA USAMOS TAMBÉM A COROA ONDE VAI A CORRENTE DE TRANSMISSÃO , A COROA TEM 2 MODELOS, A DE 54 DENTES 1ª IMAGEM E A DE

44 DENTES 2ª IMAGEM !!!

AQUI NO BRASIL A COROA 44 DENTES É CONHECIDA MAIS COMO CORA PUCH OU COROA DA PUCH

IMAGEM 2 !!! PUCH É EMPRESA LOCALIZADA EM GRAZ , NA ÁUSTRIA FUNDADA EM 1889 PELO INDUSTRIAL JOHANN PUCH QUE PRODUZIA AUTOMÓVEIS, BICICLETAS E CICLOMOTORES E MOTOCICLOS, MEIO IDENTICO COM AS FAMOSAS MOBILETES DA MOTOBECANE, DIFERENTE APENAS O SEU MOTOR QUE É DEITADO, AQUI NO BRASIL SE ENCONTRA ALGUMAS PUCH PRA COMPRAR, O PROBLEMA É PEÇA QUE NÃO TEM PRA ELA.

                 MODELOS DE PUCH !!!

COROA + PARAFUSOS !!!

COROA PRESA COM 6 PARAFUSOS, DE 2 cm e1/2 DE CHAVE DE BOCA nº 10

                   TAMBOR DE FREIO !!!

                    TAMBOR DE FREIO JÁ NA RODA !!!

VIRAMOS O QUADRO DE PONTA CABEÇA PARA TRABALHALHÁR-MOS MELHOR !!!

COLOCADO A RODA TRASEIRA !!!



                         CAVALETINHO JÁ PRONTO !!!




         PARAFUSO DO CAVALETE COMPOSTO POR !!!
         2 PARAFUSOS - 2 ARRUELAS DE PRESSÃO E
                                      2 PORCAS !!!

MOLA DO CAVALETE !!!

CAVALETE JÁ COM A MOLA !!!

AGORA JÁ DA PRA FICAR EM PÉ !!!

BAGAGEIRO DIANTEIRO !!!

LOCAL ONDE VAI O BAGAGEIRO DIANTEIRO !!!

BAGAGEIRO DIANTEIRO COLOCADO !!!

VISTA DE LADO !!!

HORA DA FRENTE !!!

A FRENTE COMPOSTA POR GARFO !!!

BENGALAS !!!

GUARDA PÓ O PAR !!!

BENGALA + GUARDA PÓ + GRAXA + GARFO !!!

OLHA A FRENTONA AI !!!

                             CANOTE DE DIREÇÃO !!!

OLHA ELE AI NOVAMENTE !!!

PARAFUSO DO CANOTE DE DIREÇÃO !!!

VISTA POR CIMA !!!

CANOTE MONTADO ...

E PRESO !!!

CAIXA DE DIREÇÃO !!! KIT CANOTE !!!

A FAMÍLIA COMPLETA !!!

VAMOS LÁ !!! O PROCESSO !!!

É ISSO AI....

É ISSO AI !!!

E PIRIRI E PORORÓ !!!

AGORA IREMOS ENCAIXAR NO QUADRO !!!

ROLAMENTOS !!!

DESSE JEITO !!!

                                             VIU !!!

APERTE BEM !!!

VISTA LATERAL !!!

MESA BENGALA !!!

NOVAMENTE !!!

É ISSO AI !!!

PARAFUSO A BENGALA O PAR !!!

OLHA ELES AI NOVAMENTE !!!

MESA COLOCADA !!!

JÁ COM A MESA MAIS SEM GUIDÃO AINDA !!!

TAMPA DO CANOTE DE DIREÇÃO

(Faz Parte da Caixa de Direção Kit Canote)

POR BAIXO !!!

COLOCANDO !!!

COLOCADO !!!

BRAÇADEIRA ou ABRAÇADEIRA !!!

MAIS É LÓGICO !!! ANTES DE COLOCAR A BRAÇADEIRA ABRAÇADEIRA DEVEMOS COLOCAR 1º O GUIDÃO !!!

                          JÁ COM O GUIDÃO PRESO !!!

COM O GUIDÃO !!!

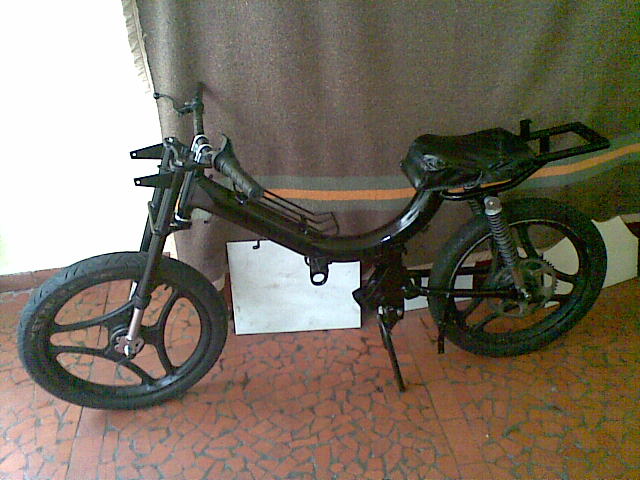

DEPOIS DE COLOCADO JÁ COM O GUIDÃO !!!

ESSE É O GUIDÃO DE MOBY ORIGINAL !!!

PODE TAMBÉM SE DE MOTO CG !!!

OU DE MOTO TITAN !!!

HORA DA CORRENTE !!!

CORRENTE 51 GOMOS !!!

DESPARAFUSAMOS O AMORTECEDOR !!!

PARA COLOCA A CORRENTE !!!

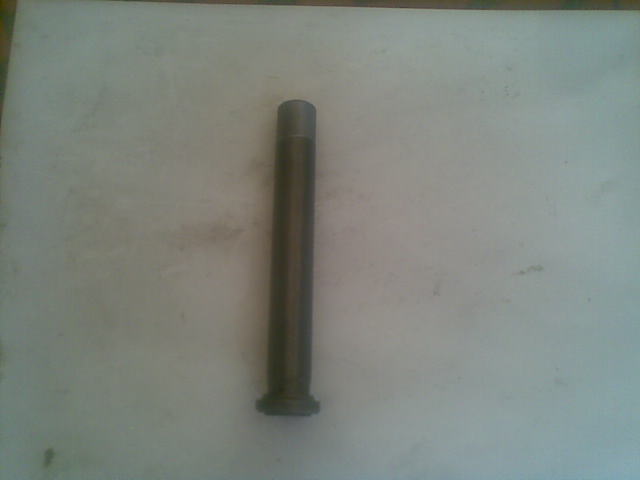

EIXO CENTRAL !!!

NELE VAI A BUCHA O PIÃO E UM ROLAMENTO DE RODA DE MOTO + A POLIA !!!

  ___________________________________

____________________________________

    PROJETO CARENAGEM PRA MOBY !!!

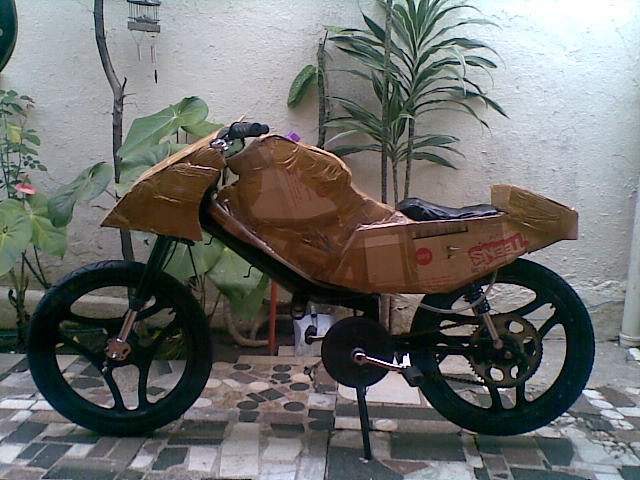

MODELADA NA PROPRIA MOBY FEITA DE PAPELÃO

 JUNTADA COM FITA DE CAIXOTE !!!

 CARENAGEM LATERAL !!!

 CARENAGEM POR OUTRO PERFIL !!!

                    CARENAGEM VISTA POR CIMA !!!

 CARENAGEM SEM O BANCO !!!

O QUE SE PASSA POR DENTRO DA CARENAGEM !!!

O PROJETO !!!

COLOQUEI UM FAROL DE FALCON !!!

VISÃO POR BAIXO DA CARENAGEM !!!

                                 POR OUTRO LADO !!!

TORNEIRA PARA FECHAR A GASOSA !!!

ESSA MANGUEIRA NÍVEL MOSTRA QUANDO ESTÁ ACABANDO A GASOSA !!!

EXPLICATIVO !!!

                    TIRAMOS O FAROL DE FALCON E
                        COLOCAMOS UM DE CG !!!

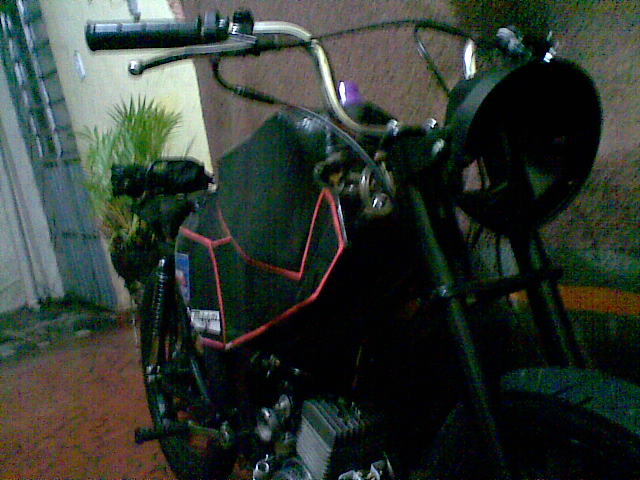

OLHA A LENTONA DO BICHO !!!

O PROJETO !!!

METAMORRRRRRRRRRRRRFOSE !!!

VÁRIOS ROLÊS !!!

                           BANCO ARTESANAL !!!

DE LADO !!!



POR OUTRO LADO !!!

                          A MÁQUINA DE LADO !!!

A MÁQUINA POR OUTRO LADO !!!

LÁ MÁQUINA !!! VÁRIOS ROLÊS !!!

              2 TANQUES 1 OFICIAL E 1 RESERVA !!!

         TANQUE OFICIAL 3 LITROS E 1/2 DIANTEIRO !!!

      TANQUE RESERVA 1 LITRO E 1/2 !!!

          MEDIDORES DE GASOLINA TANTO OFICIAL
                              TANTO RESERVA !!!

                    TORNEIRA DE COMBUSTÍVEL !!!

TORNEIRA DE COMBUSTÍVEL RESERVA !!!
